ژنراتور سنکرون یکی از مهمترین ماشینهای الکتریکی در صنعت برق است و بخش عمده برق شبکههای سراسری جهان با همین خانواده از ژنراتورها تولید میشود. وقتی در نیروگاهها از «آلترناتور» صحبت میشود، در اغلب موارد منظور همان ژنراتور سنکرون است؛ ماشینی که خروجیاش بهصورت جریان متناوب سهفاز و با فرکانس مشخص تولید میشود.
واژه سنکرون به این نکته اشاره دارد که سرعت چرخش میدان مغناطیسی روتور و فرکانس ولتاژ تولیدی، رابطهای دقیق و همگام دارند. در این مقاله از بخش علمی ماگرتا، فهم این مفهوم کمک میکند بدانیم چرا این ژنراتورها برای اتصال به شبکه، کنترل ولتاژ و پشتیبانی توان راکتیو انتخاب اول هستند و چرا راهاندازی و بهرهبرداریشان قواعد مشخصی دارد.
ژنراتور سنکرون یعنی چه
ژنراتور سنکرون یک ماشین الکتریکی دوار است که انرژی مکانیکی محور را به انرژی الکتریکی جریان متناوب تبدیل میکند. تفاوت اصلی آن با برخی ژنراتورهای دیگر این است که میدان مغناطیسی روتور بهصورت کنترلشده ایجاد میشود و سرعت چرخش روتور با فرکانس خروجی رابطه مستقیم دارد. به زبان ساده، اگر تعداد قطبهای ماشین و سرعت چرخش مشخص باشد، فرکانس برق تولیدی هم مشخص میشود.
در شبکه برق، فرکانس باید ثابت و قابل اعتماد باشد. ژنراتور سنکرون به دلیل همین همگامی بین سرعت و فرکانس، برای تولید برق با کیفیت و قابل سنکرون شدن با شبکه بسیار مناسب است. در عین حال، چون میدان روتور با جریان تحریک قابل تنظیم است، اپراتور میتواند ولتاژ ترمینال و مقدار توان راکتیو مبادلهشده با شبکه را نیز کنترل کند.
برای درک بهتر، جدول زیر ویژگیهای کلیدی آن را با ژنراتور القایی (نوع دیگر رایج) مقایسه میکند:
| ویژگی | ژنراتور سنکرون | ژنراتور القایی (آسنکرون) |
|---|---|---|
| همگامی فرکانس و سرعت | دقیقاً همگام (فرکانس مستقیم با سرعت متناسب است) | همگام نیست (سرعت کمی از فرکانس شبکه جلوتر است Slip) |
| نیاز به تحریک روتور | دارد (از طریق منبع DC خارجی یا مغناطیس دائم) | ندارد (روتور از القای استاتور انرژی میگیرد) |
| کنترل ولتاژ خروجی | قابل کنترل دقیق (از طریق تنظیم جریان تحریک) | کنترل مستقیم دشوارتر است |
| کاربرد اصلی | نیروگاهها (برق، بخار، گاز، آبی، بادی) | کاربردهای صنعتی کوچکتر، توربینهای بادی کوچک |
مفهوم «سرعت سنکرون» و رابطه آن با فرکانس
قلب مفهوم ژنراتور سنکرون، «سرعت سنکرون» است. در ماشین سنکرون، میدان مغناطیسی روتور با سرعت مکانیکی روتور میچرخد و این میدانِ چرخان باعث القای ولتاژ در سیمپیچی استاتور میشود. فرکانس ولتاژ القایی به تعداد قطبها و سرعت چرخش وابسته است.
رابطه رایج میان سرعت سنکرون، فرکانس و تعداد قطبها روشن است: سرعت سنکرون بر حسب دور بر دقیقه برابر ۱۲۰ ضربدر فرکانس تقسیم بر تعداد قطبها است. هرچه تعداد قطبها بیشتر باشد، برای تولید همان فرکانس، سرعت مکانیکی کمتر لازم است. به همین دلیل ژنراتورهای نیروگاههای آبی که توربین کندتر میچرخد معمولاً قطبهای بیشتری دارند، اما ژنراتورهای توربین بخار یا گاز که سرعت بالا دارند غالباً قطبهای کمتر و روتور استوانهای دارند.
این رابطه در عمل دو نتیجه مهم دارد. اول اینکه برای تولید فرکانس استاندارد شبکه، سرعت ژنراتور باید حول یک مقدار مشخص نگه داشته شود، که وظیفه اصلی گاورنر و کنترلکننده توربین است. دوم اینکه در اتصال به شبکه، ژنراتور نمیتواند فرکانس دلخواه تولید کند؛ باید دقیقاً همفرکانس و همفاز شود.

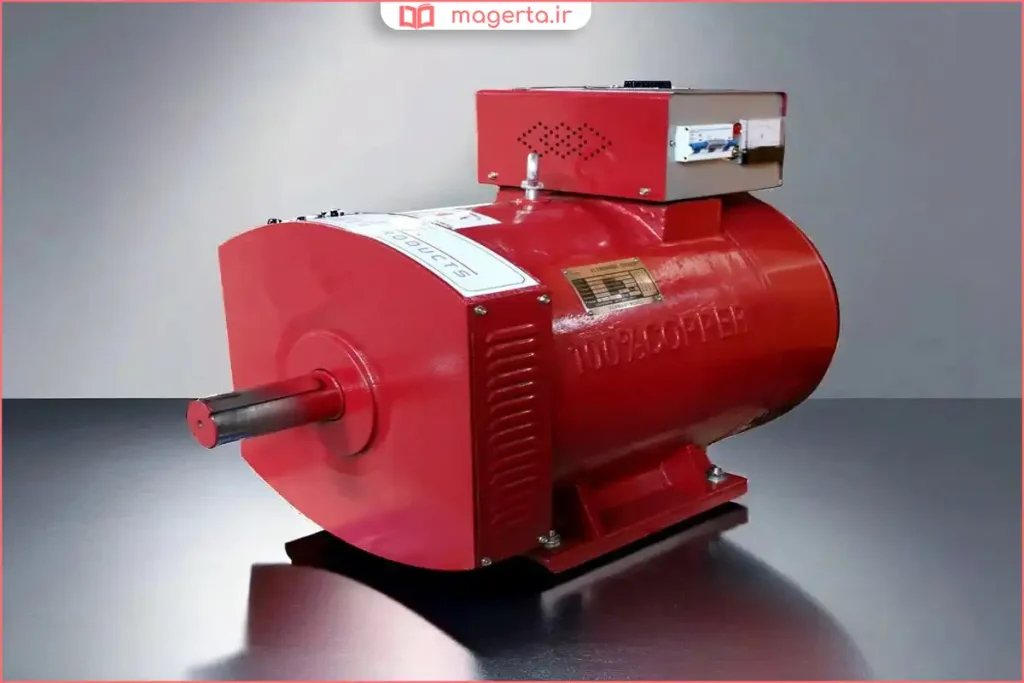

ساختمان کلی ژنراتور سنکرون
ژنراتور سنکرون از دو بخش اصلی تشکیل میشود: استاتور و روتور. استاتور بخش ثابت ماشین است و معمولاً سیمپیچی سهفاز آرمیچر روی آن قرار دارد. خروجی برق از همین سیمپیچی گرفته میشود، چون انتقال جریانهای بزرگ سهفاز از بخش ثابت سادهتر، ایمنتر و کمهزینهتر است.
روتور بخش گردان است و میدان مغناطیسی اصلی را تولید میکند. این میدان معمولاً با جریان مستقیم (DC) در سیمپیچی میدان روتور ایجاد میشود. در برخی طرحها، بهجای سیمپیچی میدان از آهنربای دائم استفاده میشود، اما در مقیاس نیروگاهی و توانهای بالا، تحریک الکتریکی و قابل کنترل رایجتر است.
بین روتور و استاتور فاصله هوایی وجود دارد. کیفیت طراحی فاصله هوایی، شکل قطبها، توزیع سیمپیچیها و مسیر شار، روی تلفات، موجشکل ولتاژ، پایداری و قابلیت تحمل خطا اثر مستقیم دارد.
نحوه کارکرد ژنراتور سنکرون
عملکرد این ژنراتور بر اساس القای الکترومغناطیسی استوار است. مراحل کلیدی آن به شرح زیر است:
تحریک روتور: یک جریان مستقیم (DC) به سیمپیچهای روتور اعمال میشود. این کار یک میدان مغناطیسی ثابت در روتور ایجاد میکند. روتور میتواند از نوع سیمپیچی شده (Wound Rotor) یا مغناطیس دائم (Permanent Magnet PMG) باشد.
چرخش روتور: یک منبع انرژی مکانیکی خارجی (مانند توربین بخار، گاز، آبی یا دیزل) روتور را با سرعت مشخصی میچرخاند.
ایجاد میدان مغناطیسی دوار: با چرخش روتور، میدان مغناطیسی ثابت آن نیز در فضا میچرخد و یک میدان مغناطیسی دوار ایجاد میکند.
القای ولتاژ در استاتور: این میدان مغناطیسی دوار، از میان سیمپیچهای ثابت استاتور (که معمولاً سهفاز هستند) عبور کرده و طبق قانون فارادی، در هر یک از آنها یک ولتاژ متناوب (AC) القا میکند. ولتاژ تولید شده در سیمپیچهای مختلف فاز، دارای اختلاف فاز ۱۲۰ درجه است که برق سهفاز را تشکیل میدهد.
رابطه مستقیم بین سرعت چرخش (n) و فرکانس (f) در این ژنراتورها توسط فرمول زیر ساده میشود:
f = (P × n) / 120
که در آن:
fفرکانس برق خروجی (هرتز) است.Pتعداد قطبهای ژنراتور است.nسرعت چرخش روتور (بر دقیقه RPM) است.
این رابطه یعنی برای تولید برق با فرکانس ثابت ۵۰ هرتز (استاندارد ایران)، سرعت روتور باید کاملاً ثابت و کنترلشده باشد.
در فرآیند تولید برق، ابتدا منبع انرژی مکانیکی مانند توربین، روتور را به حرکت درمیآورد. با چرخش روتور که حامل میدان مغناطیسی است، این میدان به صورت دوار در اطراف خود میچرخد و از میان سیمپیچهای استاتور عبور میکند. عبور میدان مغناطیسی دوار از سیمپیچهای استاتور باعث القای ولتاژ سهفاز در آنها میشود و در نهایت برق AC با فرکانس ثابت در خروجی ژنراتور تولید میگردد.
انواع روتور در ژنراتور سنکرون
از نظر شکل روتور، دو خانواده مشهور وجود دارد: روتور استوانهای (غیر برجسته) و روتور قطب برجسته. روتور استوانهای معمولاً برای سرعتهای بالا استفاده میشود، چون از نظر مکانیکی استحکام بیشتری در دورهای بالا دارد و توزیع تنش بهتر است. این نوع در ژنراتورهای توربوژنراتور نیروگاههای بخار و گازی بسیار رایج است.
روتور قطب برجسته قطر بزرگتر و طول محوری کوتاهتری دارد و قطبها به صورت برجسته روی بدنه دیده میشوند. این طراحی برای سرعتهای پایین مناسبتر است و معمولاً در ژنراتورهای نیروگاه آبی کاربرد دارد. مزیت آن این است که با قطبهای زیاد میتواند فرکانس شبکه را در سرعتهای پایین تولید کند.
اجزای اصلی ساختار
یک ژنراتور سنکرون معمولاً از دو بخش اصلی تشکیل شده است:
- روتور (Rotor): بخش چرخان که وظیفه ایجاد میدان مغناطیسی را بر عهده دارد. همانطور که گفته شد، یا با جریان DC تحریک میشود یا از مغناطیسهای دائم استفاده میکند.
- استاتور (Stator): بخش ثابت که شامل سیمپیچهایی است که ولتاژ در آنها القا میشود. این سیمپیچها معمولاً به صورت سهفاز (با اختلاف فاز ۱۲۰ درجه) طراحی میشوند تا برق سهفاز تولید کنند.
کاربردها
ژنراتورهای سنکرون به دلیل قابلیت کنترل دقیق ولتاژ و فرکانس، در مقیاس بزرگ و صنعتی گستردهترین کاربرد را دارند:
نیروگاههای برق: اصلیترین کاربرد آنها در نیروگاههای حرارتی (بخار، گاز)، سدها و نیروگاههای آبی برای تأمین برق شبکه سراسری است.

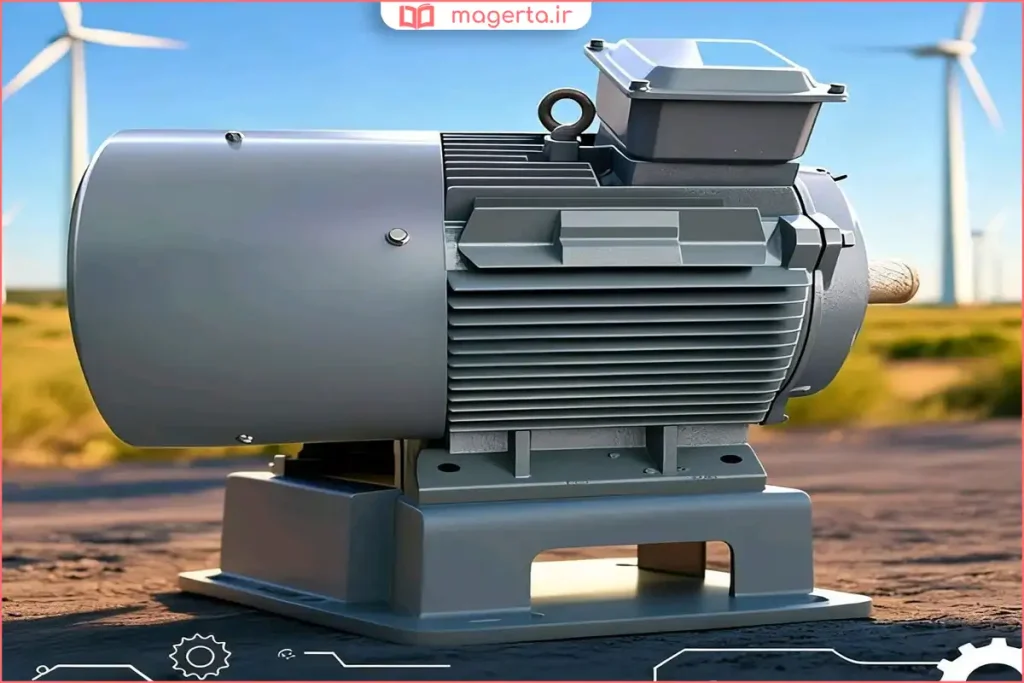

توربینهای بادی: در توربینهای بادی بزرگ و مستقیمدور (Direct Drive)، از ژنراتورهای سنکرون مغناطیس دائم (PMSG) استفاده میشود که نیازی به جعبه دنده ندارند.
دیزل ژنراتورها: در ژنراتورهای پشتیبان یا اضطراری (مثل دیزل ژنراتورها) نیز از نوع سنکرون برای تولید برق با کیفیت پایدار استفاده میشود.
کاربردهای خاص: مانند سیستمهای UPS بزرگ و صنایعی که به پایداری فرکانس نیاز دارند.
مزایا
- کنترل دقیق ولتاژ و توان راکتیو: با تنظیم جریان تحریک روتور، میتوان ولتاژ خروجی و ضریب قدرت شبکه را کنترل کرد.
- پایداری فرکانس: فرکانس خروجی کاملاً به سرعت چرخش وابسته است و با کنترل سرعت توربین، فرکانس شبکه پایدار میماند.
- بازدهی بالا: به خصوص در مدلهای بزرگ و مدرن، بازدهی بسیار بالایی دارند.
معایب
- پیچیدگی و هزینه: نیاز به سیستم تحریک جداگانه (برای مدلهای سیمپیچی) و کنترلرهای پیچیدهتر دارد که هزینه اولیه را افزایش میدهد.
- نیاز به سنکرونسازی: برای اتصال به شبکه، ابتدا باید سرعت و فرکانس آن دقیقاً با شبکه هماهنگ (سنکرون) شود که فرآیندی تخصصی است.
- حساسیت به از دست دادن همگامی: اگر به هر دلیلی همگامی ژنراتور با شبکه از بین برود، ممکن است آسیبهای جدی وارد شود.
تحریک، AVR و کنترل ولتاژ
میدان روتور معمولاً با جریان مستقیم ایجاد میشود که به آن «تحریک» میگویند. سیستم تحریک میتواند با جاروبک و رینگ لغزان انجام شود یا به صورت براشلس (بدون جاروبک) طراحی شود. در طرحهای مدرن نیروگاهی، سیستم تحریک براشلس یا تحریک استاتیک با کنترل الکترونیکی رایج است، چون نگهداری کمتر و پاسخ کنترلی سریعتری ارائه میدهد.
کنترلکننده اصلی ولتاژ در ژنراتور سنکرون «تنظیمکننده خودکار ولتاژ» یا AVR است. AVR با اندازهگیری ولتاژ ترمینال و مقایسه با مقدار مرجع، جریان تحریک را کم یا زیاد میکند تا ولتاژ در سطح مطلوب بماند. همین افزایش یا کاهش تحریک باعث میشود ژنراتور بتواند توان راکتیو تولید یا جذب کند و در نتیجه در تنظیم ولتاژ شبکه نقش فعال داشته باشد.
در بهرهبرداری شبکه، معمولاً کنترل توان اکتیو بیشتر با گاورنر و کنترل توربین انجام میشود و کنترل توان راکتیو و ولتاژ با تحریک و AVR. این تفکیک باعث میشود اپراتور بتواند دو مسیر کنترل نسبتاً مستقل داشته باشد: یکی برای توان واقعی و دیگری برای ولتاژ و پشتیبانی راکتیو.
ژنراتور سنکرون در حالت مستقل و در حالت متصل به شبکه
وقتی ژنراتور سنکرون به صورت مستقل (جزیرهای) کار میکند، خودش مرجع فرکانس و ولتاژ بار است. در این حالت، تغییر بار اکتیو باعث تغییر سرعت میشود و گاورنر تلاش میکند سرعت و فرکانس را در مقدار هدف نگه دارد. تغییر بار راکتیو نیز باعث افت یا افزایش ولتاژ میشود و AVR با تغییر تحریک این اثر را جبران میکند.
اما وقتی ژنراتور به شبکه بزرگ متصل است، شبکه عملاً فرکانس را تثبیت میکند. در این وضعیت، ژنراتور برای اینکه همگام بماند باید با همان سرعت سنکرون بچرخد. افزایش گشتاور مکانیکی محرک اولیه باعث میشود ژنراتور توان اکتیو بیشتری به شبکه تزریق کند، نه اینکه سرعتش بالا برود. به همین دلیل در بهرهبرداری شبکه، کنترل توان اکتیو به کنترل گشتاور و زاویه بار مرتبط است.
از طرف دیگر، با تغییر تحریک میتوان مقدار توان راکتیو مبادلهشده را تغییر داد. اگر تحریک افزایش یابد، ژنراتور تمایل دارد راکتیو بیشتری به شبکه بدهد و ولتاژ را بالا نگه دارد. اگر تحریک کم شود، ژنراتور راکتیو را جذب میکند و ولتاژ کاهش مییابد. البته این رفتار محدودیتهای حرارتی و پایداری دارد و بهرهبرداری باید در محدوده مجاز انجام شود.
سنکرون کردن ژنراتور با شبکه یعنی چه
برای اتصال یک ژنراتور سنکرون به شبکه، نمیتوان کلید را هر زمان بست. باید چند شرط همزمان برقرار شود تا اتصال بدون ضربه و جریانهای گذرای خطرناک انجام شود. به صورت مفهومی، ولتاژ ژنراتور باید از نظر ترتیب فاز، مقدار ولتاژ، فرکانس و زاویه فاز با شبکه همخوان باشد.
ابتدا ترتیب فاز بررسی میشود تا چرخش فازها با شبکه یکسان باشد. سپس ولتاژ ژنراتور با تنظیم تحریک نزدیک به ولتاژ شبکه میشود. فرکانس ژنراتور با تنظیم سرعت محرک اولیه نزدیک فرکانس شبکه قرار میگیرد. در نهایت، زاویه فاز با روشهای سنکروناسکوپ یا سامانههای اتوسینک به نقطه مناسب رسانده میشود و در همان لحظه کلید ژنراتور بسته میشود.
پس از اتصال، ژنراتور وارد منطق کنترلهای شبکه میشود. اگر گشتاور مکانیکی افزایش یابد، توان اکتیو بالا میرود. اگر تحریک تغییر کند، توان راکتیو تغییر میکند. این منطق بهرهبرداری علت اصلی اهمیت سنکرونسازی دقیق است.

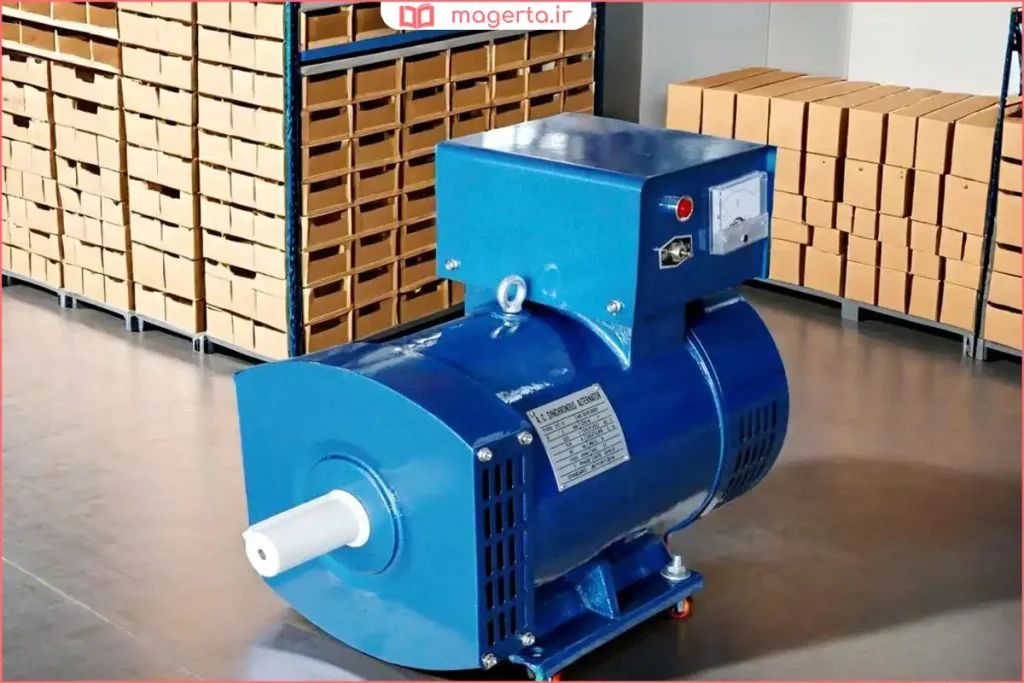

کاربردها و جاهایی که ژنراتور سنکرون را میبینیم
ژنراتور سنکرون ستون فقرات تولید برق در نیروگاههای بزرگ است. در نیروگاههای بخار و گاز، توربین با سرعت بالا میچرخد و توربوژنراتور سنکرون برق سهفاز تولید میکند. در نیروگاههای آبی، توربین سرعت پایینتری دارد و ژنراتور سنکرون قطب برجسته با قطبهای زیاد استفاده میشود.
در مقیاس کوچکتر هم، بسیاری از دیزلژنراتورها و ژنراتورهای اضطراری از نوع سنکرون هستند، چون ولتاژ قابل کنترل و کیفیت توان مناسب ارائه میدهند. همچنین در صنایعی که کنترل ولتاژ و بهرهبرداری جزیرهای مهم است، ژنراتور سنکرون انتخاب مطلوبی است.
مزایا و محدودیتهای ژنراتور سنکرون
یکی از مزیتهای مهم ژنراتور سنکرون قابلیت کنترل ولتاژ و توان راکتیو است. این ویژگی به ویژه در شبکههای انتقال و توزیع برای حفظ پروفایل ولتاژ و پایداری اهمیت دارد. مزیت دیگر، امکان تولید توانهای بسیار بالا با بازده مناسب است که آن را برای نیروگاهها ایدهآل میکند.
از طرف دیگر، ژنراتور سنکرون به سیستم تحریک نیاز دارد و در اتصال به شبکه، قواعد سنکرونسازی و حفاظت پیچیدهتری نسبت به برخی گزینهها مطرح است. محدودیتهای حرارتی و پایداری نیز تعیین میکند ژنراتور در چه محدودهای از توان اکتیو و راکتیو مجاز به کار است.
تفاوت ژنراتور سنکرون با ژنراتور آسنکرون
ژنراتور آسنکرون یا القایی معمولاً بدون تحریک DC و با اتکا به توان راکتیو شبکه یا خازنها کار میکند و سرعتش میتواند کمی با سرعت سنکرون اختلاف داشته باشد. این نوع در برخی کاربردهای خاص مانند بعضی سامانههای تولید پراکنده یا جایی که سادگی مهمتر از کنترل دقیق ولتاژ است استفاده میشود.
در مقابل، ژنراتور سنکرون فرکانس و رفتار الکتریکیاش مستقیمتر به سرعت و تحریک وابسته است و در شبکههای بزرگ به دلیل قابلیت کنترل راکتیو و پایداری، جایگاه اصلی را دارد. انتخاب بین این دو نوع، به ظرفیت، نوع محرک اولیه، نیاز به کنترل ولتاژ و هزینه نگهداری وابسته است.
جمعبندی
ژنراتور سنکرون قلب تپنده بیشتر سیستمهای تولید برق در مقیاس بزرگ است. ویژگی تعریف کننده آن همگام بودن دقیق سرعت چرخش با فرکانس برق خروجی است که به آن امکان میدهد به صورت پایدار به شبکه متصل شود. اگرچه پیچیدهتر از ژنراتورهای القایی است، اما کنترل پذیری بالا آن را به گزینهای ایدهآل برای نیروگاهها و کاربردهای حیاتی تبدیل کرده است.
پرسشهای متداول
ژنراتور سنکرون دقیقاً چه کاری انجام میدهد؟
انرژی مکانیکی محور را به برق AC سهفاز تبدیل میکند و چون سرعتش با فرکانس خروجی همگام است، برق با فرکانس مشخص تولید میشود.
چرا به آن سنکرون میگویند؟
چون فرکانس ولتاژ تولیدی با سرعت چرخش روتور و تعداد قطبها رابطه دقیق دارد و در اتصال به شبکه باید همفرکانس و همفاز شود.
نقش تحریک و AVR در ژنراتور سنکرون چیست؟
تحریک میدان روتور را میسازد و AVR با تنظیم تحریک، ولتاژ ترمینال و مقدار توان راکتیو مبادلهشده را کنترل میکند.
برای سنکرون کردن با شبکه چه چیزهایی باید برابر باشد؟
ترتیب فاز، مقدار ولتاژ، فرکانس و زاویه فاز باید با شبکه همخوان شود تا اتصال بدون ضربه انجام گیرد.
چه تفاوتی با ژنراتور القایی دارد؟
ژنراتور سنکرون میدان تحریکشده و کنترل ولتاژ و راکتیو بهتری دارد، اما ژنراتور القایی سادهتر است و معمولاً به راکتیو شبکه یا خازنها متکی است.
نتیجهگیری
ژنراتور سنکرون ماشینی است که با ایجاد میدان مغناطیسی کنترلشده در روتور و القای ولتاژ در استاتور، برق AC با فرکانس مشخص تولید میکند. رابطه مستقیم سرعت، تعداد قطبها و فرکانس باعث میشود این ژنراتور برای تولید توانهای بالا و اتصال پایدار به شبکه مناسب باشد.
توانایی کنترل ولتاژ و توان راکتیو از طریق تحریک و AVR، مزیت راهبردی ژنراتور سنکرون در شبکه برق است. در مقابل، نیاز به سنکرونسازی دقیق، سیستم تحریک و حفاظتهای مناسب، جزو الزامات بهرهبرداری ایمن و حرفهای از آن به شمار میآید.
