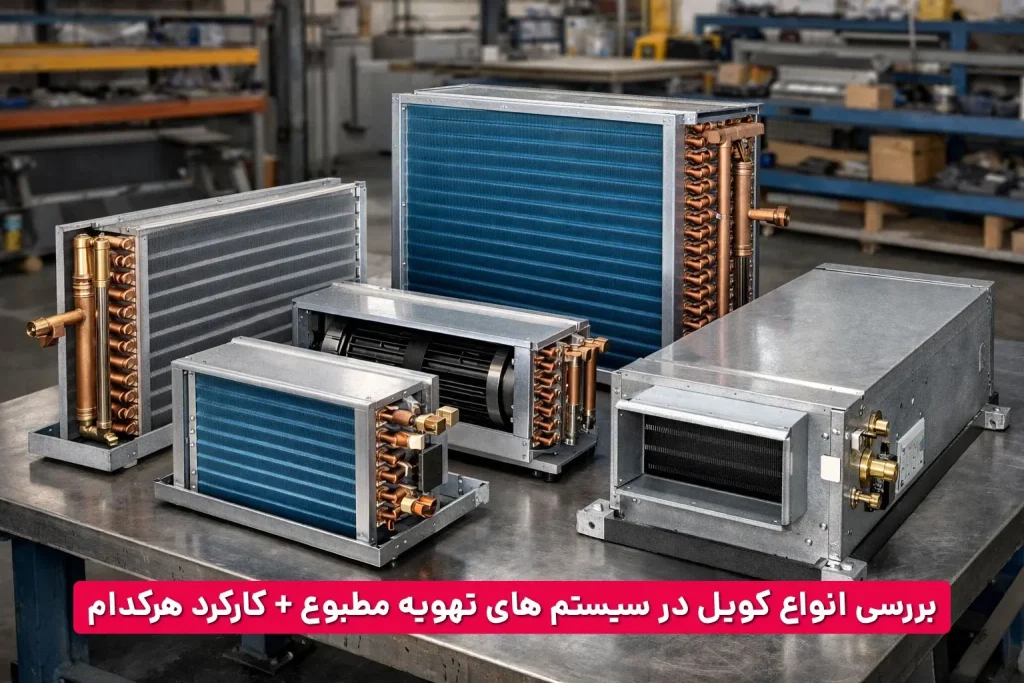

انواع کویل در سیستم های تهویه مطبوع
سیستم های تهویه مطبوع از بخش های مختلفی تشکیل شده اند که هرکدام نقش مهمی در تنظیم دما و رطوبت فضا دارند. یکی از اجزای کلیدی این سیستم ها، کویل ها هستند که در انواع گرمایشی و سرمایشی وجود دارند و با استفاده از آنها، انرژی حرارتی یا سرمایشی به هوای محیط منتقل میشود.
از آنجایی که انتخاب نوع مناسب کویل، متناسب با نوع سیستم و شرایط ساختمان، نه تنها عملکرد سیستم را بهبود میبخشد بلکه باعث کاهش مصرف انرژی و افزایش عمر دستگاه میشود، پس حتما هنگام خرید کویل ابگرم برای داکت اسپلیت یا کویل DX برای چیلر و هواساز دقت لازم را مبذول فرمایید.
شناخت انواع کویل مورد استفاده در سیستم های تهویه مطبوع، کاربرد هر یک، بررسی تفاوت ها و جنس آنها به شما کمک میکند تا با عملکرد این قطعه حیاتی در سیستم تهویه آشنایی کامل پیدا کنید.
کویل چیست؟
کویل ها، مجموعه ای از لوله ها و پره ها هستند که انرژی حرارتی یا سرمایشی را از طریق عبور سیال (آب گرم، آب سرد، بخار یا گاز مبرد) به جریان هوای سیستم تهویه منتقل میکنند. این تجهیزات در سیستم های هواساز، فن کویل، چیلر و داکت اسپلیت کاربرد دارند و بسته به نوع و عملکرد آنها، به دو دسته گرمایشی و سرمایشی تقسیم میشوند. کارکرد صحیح کویل ها باعث توزیع یکنواخت دما، افزایش راندمان سیستم و کاهش هزینه های انرژی میشود.
| نوع کویل | زیرشاخه | کاربرد رایج | سیال مورد استفاده | سیستم های قابل استفاده | مزایا | معایب |
| کویل های گرمایشی | آب گرم | داکت اسپلیت، هواساز، فن کویل | آب گرم | داکت اسپلیت، فن کویل، هواساز | راندمان بالا، نصب ساده، هزینه نگهداری پایین | نیاز به دیگ آب گرم |
| کویل های گرمایشی | الکتریکی | ساختمانهای کوچک، واحد کمکی | جریان الکتریکی | فن کویل، هواساز کوچک | نصب سریع، بدون نیاز به آب گرم | هزینه برق بالاتر، محدودیت ظرفیت |
| کویل های گرمایشی | بخار | ساختمانهای صنعتی یا تجاری بزرگ | بخار داغ | هواساز، سیستم صنعتی | انتقال سریع حرارت، راندمان بالا | نیاز به سیستم بخار و نگهداری تخصصی |
| کویل های سرمایشی | DX (انبساط مستقیم) | اسپلیت، فن کویل | مبرد مستقیم | فن کویل، اسپلیت | نصب ساده، پاسخ سریع به تغییر دما، بدون نیاز به چیلر | راندمان کمتر در سیستم های بزرگ، نیاز به تعمیر تخصصی در صورت نشتی |
| کویل های سرمایشی | آب سرد | هواساز مرکزی، فن کویل | آب سرد تولید شده توسط چیلر | هواساز، فن کویل مرکزی | یکنواختی دما، مناسب برای جریان هوای زیاد و ساختمان بزرگ | نیاز به چیلر و شبکه لوله کشی، هزینه نصب اولیه بالا |
| بر اساس جنس | مسی | همه سیستمها | آب، مبرد، بخار | هواساز، فن کویل، DX | هدایت حرارتی بالا، مقاومت مناسب در برابر خوردگی | هزینه نسبتاً بالا |
| بر اساس جنس | نیکروم | کویلهای الکتریکی و صنعتی | جریان الکتریکی | کویلهای صنعتی | مقاومت حرارتی بالا، مناسب دماهای بالا | گران، محدود به کاربرد صنعتی |
| بر اساس جنس | استنلس استیل | محیط های مرطوب و صنعتی | آب، بخار | هواساز، فن کویل صنعتی | مقاومت بالا در برابر خوردگی و رسوب | هزینه بالاتر نسبت به مس |
| بر اساس جنس | فولاد ضد زنگ | محیطهای صنعتی یا خورنده | آب، بخار | سیستم های صنعتی خاص | دوام بالا، مقاومت در برابر خوردگی | سنگین، هزینه بالاتر |
| بر اساس جنس | برنج | کاربردهای سبک یا تزئینی | آب، بخار | سیستم های کوچک و سبک | مقاومت متوسط در برابر خوردگی، اقتصادی | هدایت حرارتی کمتر از مس، محدودیت ظرفیت |
انواع کویل های بکار رفته در سیستم های تهویه مطبوع براساس عملکرد
1. کویل های گرمایشی:
کویل های گرمایشی برای تولید و انتقال گرما به جریان هوای سیستم تهویه استفاده میشوند و خود به چند دسته تقسیم میشوند:
1.1. کویل های آبگرم:
این نوع کویل ها از لوله های فلزی پر شده با آب گرم استفاده میکنند و قابل استفاده در سیستم های داکت اسپلیت برای تامین گرمایش مورد نیاز در روزهای سرد سال هستند. آب گرم با عبور از لوله ها انرژی خود را به هوا منتقل میکند و باعث گرم شدن فضای داخلی میشود. از آنجایی که این کویل ها معمولاً با دیگ آبگرم ساختمان هماهنگ میشوند، انتخاب صحیح و نصب بهینه آنها میتواند علاوه بر افزایش راندمان سیستم، هزینه نصب داکت اسپلیت را نیز کاهش دهد و بهرهوری انرژی را بالا ببرد.
1.2. کویل های الکتریکی:
در این کویل ها، گرمایش توسط المنت های الکتریکی انجام میشود. نصب و نگهداری این کویل ها آسان است و برای فضاهایی که دسترسی به آبگرم محدود است، مناسب هستند. کویلهای الکتریکی سریع گرم میشوند و میتوانند به عنوان واحد کمکی برای سیستم های مرکزی عمل کنند.
1.3. کویل های بخار:
این نوع کویل ها با استفاده از بخار داغ، هوای عبوری را گرم میکنند. استفاده از کویل بخار معمولاً در ساختمان های صنعتی یا تجاری بزرگ مرسوم است و به دلیل انتقال سریع گرما، راندمان بالایی دارند.
2. کویل های سرمایشی:
کویلهای سرمایشی برای کاهش دمای هوای محیط به کار میروند و شامل دو نوع اصلی هستند:
2.1. کویل های انبساط مستقیم (DX):
در این نوع از کویل های سیستم های سرمایشی، مبرد مستقیماً داخل لوله ها جریان دارد و با عبور هوا از روی آن، دما کاهش مییابد. این نوع کویل معمولاً در سیستم های اسپلیت و فن کویل استفاده میشود و نیاز به چیلر برای تولید آب سرد ندارد.
2.2. کویل های آب سرد:
در این مدل از کویل ها، آب سرد تولید شده توسط چیلر از لوله های کویل عبور میکند و هوای عبوری خنک میشود. این نوع کویل ها معمولاً در هواسازها و فن کویل های مرکزی به کار میروند و توانایی خنک کردن فضاهای بزرگ را دارند.
تفاوت بین کویل خنک کننده DX و کویل خنک کننده آب سرد چیست؟
کویل خنک کننده DX و کویل خنک کننده آب سرد هر دو برای کاهش دمای هوای عبوری در سیستم های تهویه مطبوع استفاده میشوند، اما تفاوت های اساسی بین آنها وجود دارد. در کویل DX، مبرد مستقیماً داخل لوله ها جریان دارد و هوای عبوری از روی آن خنک میشود، بدون اینکه واسطه ای بین مبرد و هوا وجود داشته باشد. این نوع کویل بیشتر در سیستم های کوچک و متوسط مانند فن کویل و اسپلیت استفاده میشود و نیاز به چیلر مرکزی ندارد، به همین دلیل نصب و راهاندازی آن ساده تر است و پاسخ سریع تری به تغییر دمای محیط ارائه میدهد، اما در فضاهای بزرگ و جریان هوای زیاد راندمان آن پایینتر است.
در مقابل، کویل آب سرد از آب سرد تولید شده توسط چیلر برای خنک کردن هوا استفاده میکند؛ مبرد در خود کویل جریان ندارد و آب سرد نقش واسطه انتقال سرما را بر عهده دارد. این نوع کویل عمدتاً در هواسازهای مرکزی و ساختمان های بزرگ به کار میرود و میتواند دمای هوای محیط را به صورت یکنواخت تر و با راندمان بالاتر کنترل کند، هرچند نیاز به شبکه لوله کشی و چیلر مرکزی دارد و نصب اولیه آن پیچیده تر است.
به طور کلی، DX برای سیستم های کوچک و پاسخ سریع مناسب است، در حالی که کویل آب سرد برای سیستم های بزرگ و جریان هوای بالا گزینه بهینه تری محسوب میشود.
انواع کویل بکار رفته در سیستم های تهویه مطبوع بر اساس جنس و متریال
1. کویل مسی:
رایج ترین نوع کویل، به دلیل هدایت حرارتی بالا، مقاومت در برابر خوردگی و دوام مناسب، در اکثر سیستم ها استفاده میشود.
2. کویل از جنس نیکروم:
عمدتاً در کویلهای الکتریکی و صنعتی استفاده میشود، مقاومت بالایی در برابر حرارت دارد و برای دماهای بسیار بالا مناسب است.
3. کویل جنس استنلس استیل:
مقاومت بالا در برابر خوردگی و رسوب، مناسب محیط های مرطوب و صنعتی، طول عمر بالایی دارد اما هزینه آن نسبت به مس بیشتر است.
4. کویل های جنس فولاد ضد زنگ:
برای کاربردهای خاص صنعتی و محیطهای خورنده، استفاده میشوند و دوام بالایی دارند.
5. کویل از جنس برنج:
مقاومت متوسط در برابر خوردگی، معمولاً برای کاربردهای سبک یا تزئینی استفاده میشود، هدایت حرارتی آن کمتر از مس است.
جمع بندی
کویل ها از اجزای کلیدی سیستم های تهویه مطبوع هستند که با توجه به عملکرد و جنس آنها میتوانند انرژی حرارتی و سرمایشی را بهینه منتقل کنند. شناخت تفاوت کویل های گرمایشی و سرمایشی، DX و آب سرد و انتخاب متریال مناسب، تاثیر مستقیم بر راندمان سیستم، کاهش مصرف انرژی و افزایش طول عمر تجهیزات دارد. با انتخاب صحیح و نگهداری مناسب، سیستم تهویه مطبوع بهینه و اقتصادی عمل خواهد کرد.

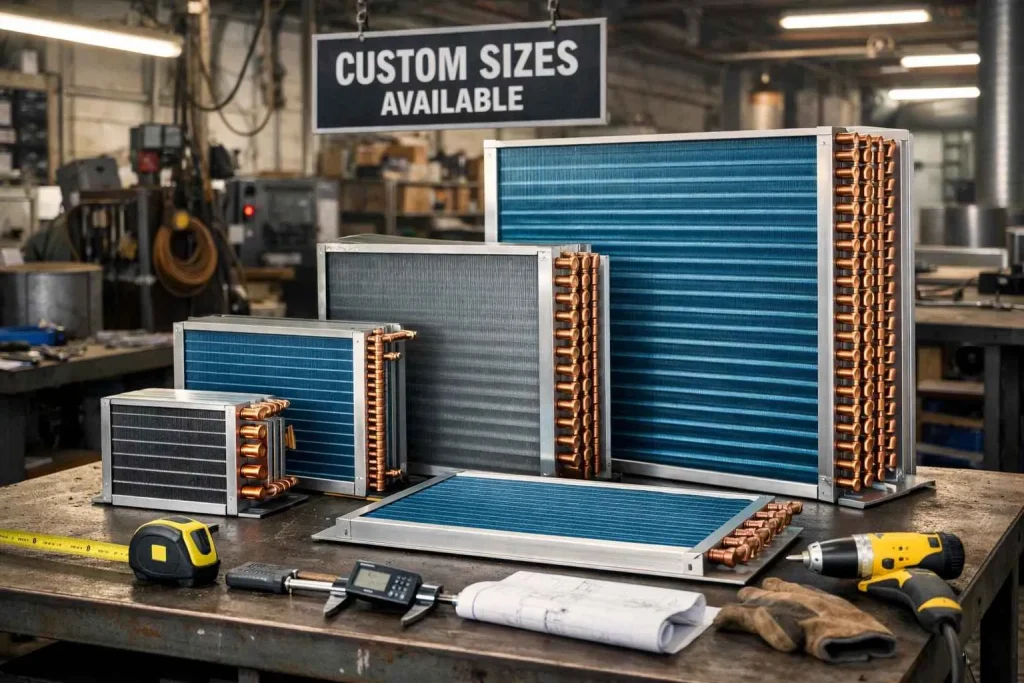

فروشگاه پایاتهویه از سال ۱۴۰۳ فعالیت خود در زمینه تولید و عرضه انواع کویل های سیستم های تهویه مطبوع را آغاز کرده است. این مجموعه تخصصی، تولید کویل آبگرم داکت اسپلیت، کویل فنکویل، کویل DX برای کندانسور و چیلر و یونیت داخلی داکت اسپلیت را در دستور کار قرار داده و تمامی محصولات قابلیت ساخت در ابعاد سفارشی را دارند. همچنین، فن کویل های تولید شده توسط پایاتهویه در بازه ظرفیت ۳۰۰ تا ۱۰۰۰ CFM ارائه میشوند تا پاسخگوی نیاز ساختمانهای مختلف از واحدهای مسکونی کوچک تا فضاهای تجاری و اداری بزرگ باشند. این تنوع و امکان سفارش سفارشی، مشتریان را قادر میسازد بهترین گزینه را با توجه به فضای خود انتخاب کنند و بهره وری سیستم تهویه مطبوع خود را به حداکثر برسانند.
سوالات متداول
کویل های HVAC چیست؟
کویل های HVAC اجزای انتقال حرارت در سیستم های گرمایش، سرمایش و تهویه مطبوع هستند که انرژی را از سیال به هوا منتقل میکنند و باعث تنظیم دمای محیط میشوند.
کویل مسی بهتر است یا استنلس استیل؟
کویل مسی هدایت حرارتی بالاتری دارد و معمولاً اقتصادی تر است، اما استنلس استیل مقاومت بیشتری در محیط های خورنده و صنعتی ارائه میدهد.
تفاوت بین کویل خنک کننده و کویل DX چیست؟
باید بدانید که همه کویل های DX زیرمجموعه کویل های خنک کننده هستند، اما هر کویل خنک کننده DX نیست و میتواند از نوع آب سرد باشد.
