جواب پرسش و فعالیت صفحه ۸۶ فیزیک پایه یازدهم رشته ریاضی و فیزیک از فصل ۳ سوم مغناطیس قسمت ۳-۲ میدان مغناطیسی ؛ برای مشاهده گام به گام این بخش در ادامه با آموزش و پرورش ماگرتا همراه باشید.
پاسخ صفحه بعدی: جواب فعالیت صفحه ۸۸ فیزیک یازدهم ریاضی
جواب پرسش ۳-۳ صفحه ۸۶ فیزیک پایه یازدهم ریاضی

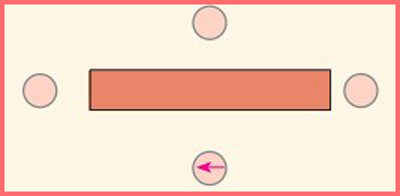

۱- شکل روبهرو، یک آهنربای میلهای و تعدادی عقربهٔ مغناطیسی را نشان میدهد.
(الف) کدام سر آهنربا قطب N و کدام سر قطب S است؟
پاسخ: با توجه به جهت گیری عقربۀ مغناطیسی، سمت راست آهنربا قطب N و سمت چپ آن قطب S است. (خطوط میدان مغناطیسی در اطراف آهنربا از قطب N خارج شده و به قطب S وارد میشوند.)
(ب) جهتگیری عقربههای مغناطیسی را در دیگر مکانهای روی شکل تعیین کنید.
پاسخ: عقربه مغناطیسی همواره مماس بر خطوط میدان مغناطیسی اطراف آهن ربا قرار می گیردبا داشتن قطب ها و رسم خطوط میدان در خارج آهن ربا (N به S) جهت گیری عقربه را تعیین می کنیم.

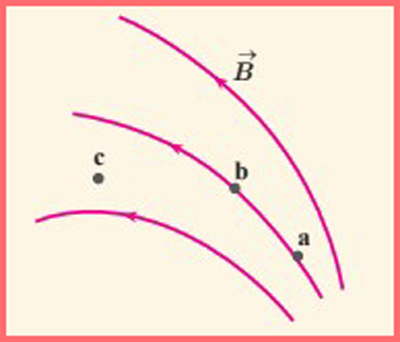

۲- شکل روبهرو، خطهای میدان مغناطیسی در ناحیهای از فضا را نشان میدهد. بردار میدان مغناطیسی را در هر یک از نقطههای روی شکل رسم کنید. به اندازه و جهت بردار میدان در هر نقطه توجه کنید.

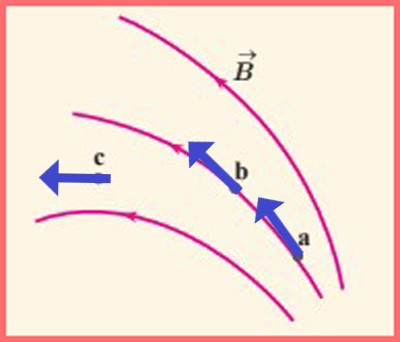

پاسخ: بردار میدان مغناطیسی در هر نقطه مماس بر خطوط میدان در آن نقطه است همچنین در نقاطی که خطهای میدان مغناطیسی متراکمتر هستند اندازه بردار میدان بزرگتر است.
پاسخ دیگر: چون تراکم خطوط میدان مغناطیسی در نقطه a بیشتر از نقطه b است پس:
Ba > Bb > Bc
جواب فعالیت ۳-۲ صفحه ۸۶ فیزیک پایه یازدهم ریاضی
یک آهنربای میلهای را روی سطح افقی میزی قرار دهید. یک قطبنما یا عقربهٔ مغناطیسی را مقابل یکی از قطبهای آهنربا قرار دهید. عقربه را روی مسیری دایرهای شکل دور آهنربا، به آرامی حرکت دهید (شکل روبهرو) تا یک دور کامل دور آهنربا بچرخد و به جای اولش برگردد.
الف) جهتگیری عقربه را در نقطههای ۱ تا ۸، روی شکل نشان دهید.
پاسخ: عقربهٔ مغناطیسی همیشه در راستای خطوط میدان مغناطیسی قرار میگیرد. خطوط میدان از قطب N آهنربا شروع میشوند و به سمت قطب S میروند.
- نقطه ۱: درست روبهروی قطب N است: عقربه طوری قرار میگیرد که سر شمالیاش (نوک قرمز) از چپ به راست باشد.
- نقطه ۲: کمی مورب بالای قطب N: عقربه کمی مایل است، شمال عقربه به طرف بالا-چپ.
- نقطه ۳: بالای آهنربا: عقربه تقریباً عمودی قرار میگیرد، شمال عقربه به سمت پایین.
- نقطه ۴: چپ بالای آهنربا (روبروی S): عقربه مایل، شمال عقربه به پایین-راست.
- نقطه ۵: درست روبهروی قطب S: عقربه افقی میایستد، شمال آن به سمت چپ.
- نقطه ۶: پایین چپ آهنربا: عقربه مورب، شمال آن بالا-راست.
- نقطه ۷: پایین آهنربا: عقربه عمودی، شمال آن رو به بالا.
- نقطه ۸: پایین راست (کنار N): عقربه مورب، شمال آن بالا-چپ.
یعنی در هر نقطه، عقربه در راستای خطوط میدان آهنربا میایستد.
ب) در این حرکت، عقربه چند دور پیرامون محور خودش میچرخد؟
پاسخ: با توجه به شکل، وقتی عقربه ۹۰ درجه حول آهنربا میچرخد، منحرف شدن آن ۱۸۰ درجه است. اگر عقربه ۱۸۰ درجه بچرخد، میزان انحراف ۳۶۰ درجه میشود و در نهایت با چرخش کامل ۳۶۰ درجه، عقربه ۷۲۰ درجه منحرف خواهد شد.
توضیح دیگر: وقتی قطبنما را یک بار کامل دور آهنربا حرکت بدهیم، عقربه دو دور کامل به دور خودش میچرخد. یعنی وقتی از نقطه ۱ حرکت کنیم و دوباره به ۱ برگردیم، عقربه یک دور ۷۲۰ درجه حول محورش دوران کرده است.
⭕️ تذکر: دانشآموز عزیز، لطفاً توجه کنید که مطالب درسی در این وبسایت صرفاً به منظور کمک و آموزش قرار داده شدهاند و نباید از آن ها بهطور نادرست استفاده کنید. لذا، پیش از مشاهده پاسخها، لطفاً یکبار دیگر خودتان به سوالات پاسخ دهید و در صورت بروز مشکلات، از این پاسخها کمک بگیرید.
پاسخ صفحه قبلی: جواب پرسش و فعالیت صفحه ۸۵ فیزیک پایه یازدهم ریاضی
✅ به پایان جواب پرسش و فعالیت صفحه 86 فیزیک 2 پایه یازدهم ریاضی رسیدیم، جهت مشاهده گام به گام سایر کتاب های درسیتان کافیست آن را به همراه عبارت «ماگرتا» در گوگل جست و جو فرمایید. همچنین اگر سوالی داشتید حتما آن را از بخش دیدگاه بپرسید.
