بجای هویه از چی استفاده کنیم؟ ترفندهای کاربردی برای تعمیر وسایل برقی در خانه

هویه و لحیم‌کاری سال‌ها معیار اتصالات مطمئن در الکترونیک و برق بوده‌اند؛ قلع مذاب با کمک فلاکس به مس می‌چسبد، مقاومت تماس را پایین می‌آورد و اتصالی جمع‌وجور می‌سازد. با این همه همیشه امکان کار با ابزار داغ وجود ندارد؛ محیط‌های بدون تهویه، محدودیت‌های آتش‌زا، قطعات حساس به حرارت مانند باتری‌های لیتیومی و مأموریت‌های میدانی، ما را به سمت روش‌های سرد یا مکانیکی می‌برند که بدون قلع مذاب هم اتصال الکتریکی و مکانیکی درست را فراهم کنند.

وقتی ابزار اصلی در دسترس نیست، تصمیم شما میان چند جایگزین رقم می‌خورد؛ انتخابی که اگر صحیح انجام شود، کیفیت مدار را حفظ می‌کند، هزینه و ریسک را پایین می‌آورد و سرویس‌پذیری را بالا می‌برد. در این مقاله از بخش خانه داری ماگرتا، با تکیه بر اصول هدایت الکتریکی، استحکام مکانیکی و ایمنی، به سراغ گزینه‌هایی می‌رویم که امتحان خود را پس داده‌اند؛ از کرمپ استاندارد و انواع ترمینال تا چسب‌ها و نوارهای هادی، IDC، وایررپ، پیچ و مهره قدرت و جوش نقطه‌ای. معیارها و ریزه‌کاری هر روش را می‌بینید تا بی‌نیاز از آزمون و خطا، راه‌حلی استاندارد و در دسترس انتخاب کنید.

آموزش ویدویی ساخت هویه رایگان و قوی

در این ویدیوی آموزشی رایگان، ساخت یک هویه ساده اما قدرتمند به‌صورت تصویری و مرحله‌به‌مرحله نمایش داده می‌شود: از انتخاب قطعات مناسب مثل هسته حرارتی و المنت، نکات خرید و تست کیفیت، روش ایمن برقراری اتصالات الکتریکی و مونتاژ بدنه تا نحوه تنظیم دما و آزمون عملکرد نهایی پوشش داده می‌شود.

در طول آموزش بر اصول ایمنی تأکید شده، شامل استفاده از عینک و دستکش محافظ، تهویه مناسب و راه‌های جلوگیری از تماس مستقیم با قطعات داغ، و در انتها چند نکته برای نگهداری و افزایش طول عمر هویه مطرح می‌شود تا هم کارآمدی و هم ایمنی دست‌ساز افزایش یابد.

---

معیارهای انتخاب جایگزین هویه

دو پارامتر همواره تعیین‌کننده‌اند: مقاومت الکتریکی اتصال و استحکام مکانیکی آن. تماس فلز به فلز با سطح مؤثر بالا و فشار یکنواخت، مقاومت را کاهش می‌دهد و از داغی نقطه‌ای زیر بار پیشگیری می‌کند. در برابر لرزش، کشش و رطوبت نیز باید سازوکار مهاربندی و آب‌بندی داشته باشید. روش‌های سرد مکانیکی مانند کرمپ و ترمینال، امتیاز استحکام و سرویس‌پذیری دارند؛ روش‌های شیمیایی مانند چسب هادی، در جاهایی که حرارت ممنوع است کارآمدند اما محدودیت جریان و دوام مکانیکی را باید جدی گرفت.

انتخاب دقیق به جریان و ولتاژ، شرایط محیطی، حساسیت قطعات، ابزار موجود و نیاز به باز و بست وابسته است. برای خودرو و تابلوهای صنعتی، کرمپ استاندارد با روکش گرمایی چسب‌دار یا ترمینال‌های مطمئن توصیه می‌شوند. در بردهای حساس یا ترک‌های ریز، چسب نقره‌ای و نوار مسی پشت‌چسب‌دار مسیرهای قطع‌شده را پل می‌زنند. برای باتری، جوش نقطه‌ای راه استاندارد است. در نمونه‌سازی، بردبُرد و کانکتورهای آماده سرعت و انعطاف می‌دهند.

ایمنی و آماده‌سازی بستر اتصال

هر روشی را برگزینید، آماده‌سازی بستر موفقیت را رقم می‌زند. زدودن اکسید و چربی از سطوح با الکل ایزوپروپیل و پرداخت سبک، تماس را بهبود می‌دهد. مهاربندی کابل‌ها و حذف کشش مستقیم روی اتصال، عمر آن را چند برابر می‌کند. در محیط‌های مرطوب، استفاده از روکش گرماییِ آغشته به چسب یا پوشش‌های محافظ روی برد، جلوی نفوذ رطوبت و خوردگی را می‌گیرد.

داشتن ابزار استاندارد همان‌قدر مهم است که مواد استاندارد. آچار کرمپ ضامن‌دار با قالب مناسب، لخت‌کن دقیق، هیت‌گان برای روکش‌ها، مولتی‌متر برای کنترل پیوستگی و افت ولتاژ، و برچسب‌گذاری مسیرها، کیفیت کار را از سطح خانگی به سطح حرفه‌ای می‌رسانند. از پیچاندن صرف دو سیم و نوار عایق به‌عنوان راه‌حل پایدار پرهیز کنید.

کرمپ استاندارد و سرسیم‌های فشاری

کرمپ کردن رشته‌های سیم با سرسیم‌های استاندارد مانند Butt Splice، Ring و Spade یکی از مطمئن‌ترین جایگزین‌های هویه است. در این روش با اعمال فشار یکنواخت و کنترل‌شده، تماس فلز با فلز شکل می‌گیرد و فضای خالی و اکسید کاهش می‌یابد. نتیجه اتصالی با مقاومت پایین و استحکام کششی بالاست که در خودرو، برق ساختمان و تابلوهای صنعتی به‌خوبی دوام می‌آورد.

انتخاب صحیح سایز سرسیم متناسب با سطح مقطع سیم و استفاده از آچار کرمپ ضامن‌دار ضروری است. برای سیم‌های افشان که قرار است زیر پیچ یا ترمینال نصب شوند، سرسیم فِرول به یکنواختی تماس کمک می‌کند. پس از کرمپ، روکش گرماییِ چسب‌دار اتصال را آب‌بندی می‌کند و در برابر رطوبت و گردوغبار محافظت ایجاد می‌کند.

آموزش گام به گام

در پاراگراف نخست کار را با آماده‌سازی تمیز و دقیق شروع کنید. روکش سیم را به اندازه توصیه‌شده لخت کنید تا رشته‌ها کامل وارد لوله فلزی سرسیم شوند. رشته‌ها را نپیچانید و له نکنید. سایز سرسیم و رنگ آن را با سطح مقطع سیم تطبیق دهید و آن را در موقعیت درست قالب آچار قرار دهید. آچار کرمپ را تا بسته شدن ضامن کامل فشار دهید تا پرچ مناسبی تشکیل شود. با کشش ملایم، صحت گیرایی را بیازمایید و اگر Butt Splice می‌زنید، همین مراحل را برای سمت دوم تکرار کنید.

در پاراگراف دوم روکش گرماییِ چسب‌دار را روی محل کرمپ بکشید و با هیت‌گان یکنواخت گرم کنید تا لایه چسب ذوب شده فضای خالی را پر کند. مسیر سیم‌ها را با بست یا کانال مهار کنید تا کشش مستقیم به اتصال وارد نشود. با مولتی‌متر پیوستگی و افت ولتاژ زیر بار را بسنجید. اگر اتصال در معرض رطوبت است، از روکش‌های با درجه حفاظت بالاتر استفاده کنید.

مزایا
۱. استحکام مکانیکی و الکتریکی عالی
۲. دوام بالا در لرزش و رطوبت با روکش گرمایی
۳. اجرا بدون حرارت و شعله
۴. مناسب جریان‌های متوسط تا بالا

معایب و محدودیت‌ها
۱. نیازمند آچار کرمپ استاندارد و قالب صحیح
۲. نامناسب برای قطعات ریز روی PCB
۳. خطا در انتخاب سایز، اتصال ضعیف می‌سازد
۴. بازکاری دشوارتر از ترمینال‌های پیچی

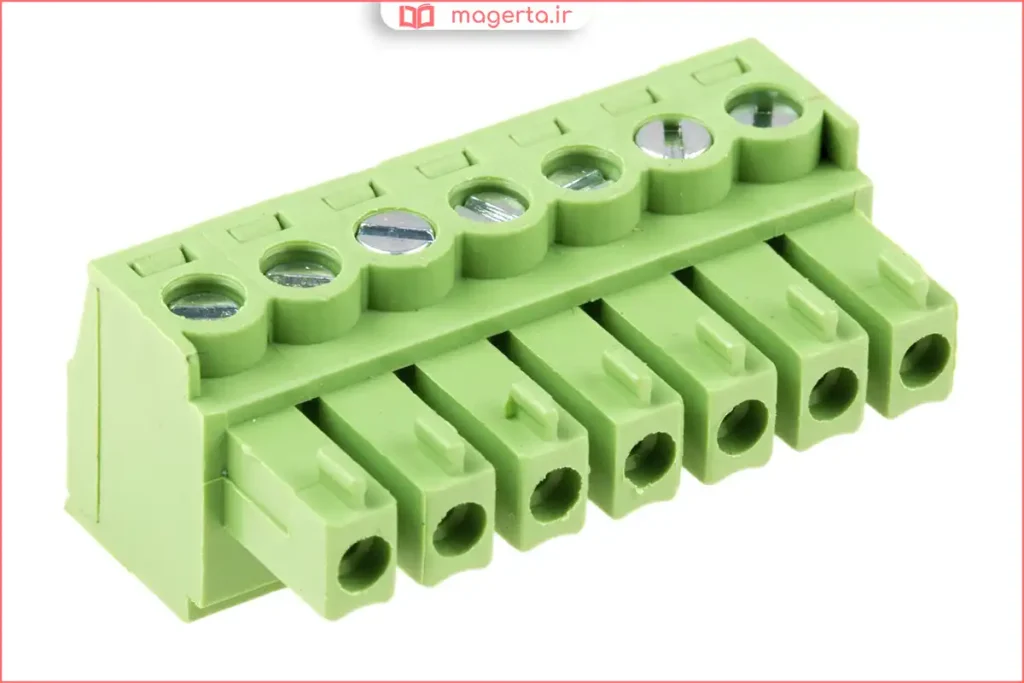

ترمینال‌های پیچی و بلوکی

ترمینال‌های پیچی اتصال سرویس‌پذیر و قابل بازرسی فراهم می‌کنند. در این روش سیم با یا بدون سرسیم زیر پیچ قرار می‌گیرد و با نیروی یکنواخت فشرده می‌شود. امکان برچسب‌گذاری، مسیرآرایی مرتب و باز و بست مکرر، این راه را برای پروژه‌های خانگی و صنعتی محبوب کرده است.

برای سیم‌های افشان بهتر است از فِرول استفاده شود تا رشته‌ها هنگام سفت کردن پیچ پخش نشوند. انتخاب ترمینال متناسب با جریان و دمای کاری و سفت‌کردن با گشتاور درست از شل شدن و داغی نقطه‌ای جلوگیری می‌کند. بازبینی دوره‌ای در تابلوها توصیه می‌شود.

آموزش گام به گام

در پاراگراف نخست سیم را با طول مناسب لخت کنید و در صورت افشان بودن فِرول بزنید. سیم را وارد ترمینال کنید و پیچ را با پیچ‌گوشتی مناسب تا گشتاور توصیه‌شده سفت نمایید. از دوبل کردن دو سیم زیر یک پیچ بپرهیزید مگر آنکه ترمینال برای این منظور طراحی شده باشد. برچسب مسیر و شماره‌گذاری را انجام دهید.

در پاراگراف دوم مسیر سیم‌ها را با بست یا کانال مهار کنید تا نیرو به ترمینال وارد نشود. با مولتی‌متر پیوستگی و افت میلی‌ولتی زیر بار را بسنجید. اگر ترمینال در فضای مرطوب قرار دارد، از جعبه‌های دارای آب‌بندی مناسب استفاده کنید و پس از مدتی سرویس، یک بار پیچ‌ها را بازبینی کنید.

مزایا
۱. نصب، بازبینی و سرویس آسان
۲. مناسب جریان‌های بالا با سایز درست
۳. نظم و برچسب‌گذاری عالی در تابلو
۴. بدون نیاز به حرارت

معایب و محدودیت‌ها
۱. حجیم‌تر از اتصالات لحیمی روی برد
۲. نیاز به بازبینی گشتاور در طول زمان
۳. نامناسب برای PCBهای فشرده
۴. امکان شل‌شدن در لرزش شدید بدون تمهیدات

ترمینال‌های فنری و اهرمی

ترمینال‌های فنری با مکانیسم فشاری یا اهرمی، سرعت و سادگی نصب را به اوج می‌رسانند. فنر داخلی، هادی را با نیروی ثابت به کانتکت می‌فشارد و تغییرات دما کمتر باعث افت فشار تماس می‌شود. برای سیم‌کشی روشنایی، پروژه‌های سریع و تعمیرات خانگی انتخابی تمیز و قابل‌اعتماد است.

تنها کافی است سطح مقطع و نوع هادی با ترمینال سازگار باشد. برای سیم‌های افشان، فِرول انتخاب مطمئنی است. این ترمینال‌ها در نسخه‌های چندراهه نیز تولید می‌شوند که سیم‌کشی را مرتب و قابل توسعه نگه می‌دارند.

آموزش گام به گام

در پاراگراف نخست سیم را به اندازه استاندارد لخت کنید و اگر افشان است فِرول بزنید. اهرم ترمینال را بالا بزنید، سیم را تا انتها وارد کنید و اهرم را ببندید. با کشش ملایم اتصال را بیازمایید. در مدل‌های فشاری بدون اهرم، سیم را تا قفل شدن داخلی فشار دهید.

در پاراگراف دوم برچسب‌گذاری مسیر را انجام دهید و سیم‌ها را مهار کنید تا کشش و لرزش به ترمینال منتقل نشود. در محیط‌های نمناک، از محفظه مناسب استفاده کنید. با مولتی‌متر پیوستگی و افت ولتاژ را کنترل کنید. از وارد کردن سیم با سطح مقطع نامتناسب خودداری کنید تا مکانیزم فنری آسیب نبیند.

مزایا
۱. سرعت نصب بسیار بالا
۲. نیروی فنری ثابت و تماس پایدار
۳. باز و بست آسان بدون ابزار خاص
۴. نظم‌دهی عالی در مدل‌های چندراهه

معایب و محدودیت‌ها
۱. محدودیت سطح مقطع و نوع هادی
۲. هزینه بیشتر از بلوک‌های ساده
۳. نامناسب برای دمای خیلی بالا
۴. مناسب PCB ظریف نیست

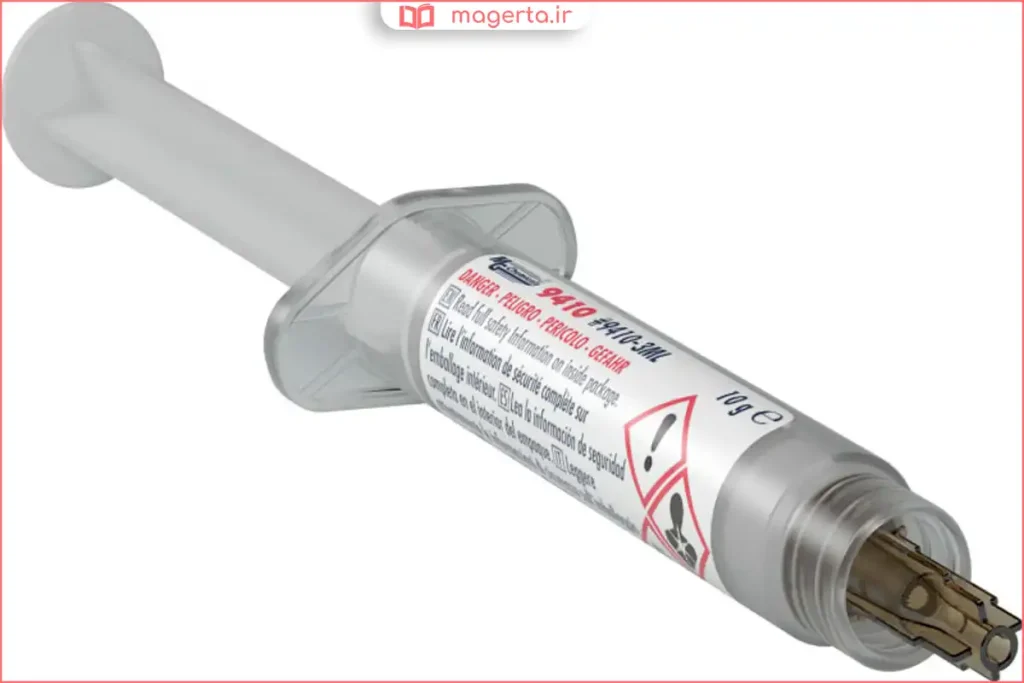

چسب‌ها و اپوکسی‌های هادی

چسب‌های هادی با پرکننده‌های نقره‌ای یا کربنی، بدون حرارت مسیر رسانا ایجاد می‌کنند. در تعمیر ترک‌های ظریف روی برد، اتصال پدهای کنده‌شده و جاهایی که حرارت به قطعه آسیب می‌زند، گزینه‌ای کاربردی هستند. رسانایی انواع نقره‌ای بهتر است و برای سیگنال‌ها و جریان‌های سبک تا متوسط مناسب‌اند.

نکته مهم آماده‌سازی سطح است. هرچه اکسید و چربی کمتر باشد، مسیر رسانا پایدارتر می‌شود. برای دوام مکانیکی بهتر، پس از خشک شدن از روکش گرمایی یا لایه محافظ شفاف کمک بگیرید. در مسیرهای پرجریان، افزایش سطح مقطع با چند مسیر موازی یا نوار مسی توصیه می‌شود.

آموزش گام به گام

در پاراگراف نخست محل اتصال را با الکل ایزوپروپیل تمیز و با سمباده خیلی نرم پرداخت کنید. مقدار کمی چسب با خلال یا سوزن روی هر دو سطح بزنید و قطعات را با فشار یکنواخت در تماس قرار دهید. اگر شکاف دارید لایه را پیوسته و یکنواخت پخش کنید. برای قطعات SMD از ماسک کاغذی برای جلوگیری از پخش شدن استفاده کنید.

در پاراگراف دوم زمان پخت را دقیق رعایت کنید. پس از خشک شدن، با مولتی‌متر پیوستگی و مقاومت را بسنجید. برای محافظت مکانیکی از قطره چسب غیرهادی یا روکش گرمایی نازک استفاده کنید. اگر جریان بیشتری عبور می‌کند، سطح مقطع رسانا را با نوار مسی پشت‌چسب‌دار یا لایه‌گذاری چسب افزایش دهید.

مزایا
۱. اجرای سرد و مناسب قطعات حساس به گرما
۲. دقت نقطه‌ای بالا در تعمیر ترک‌های ظریف
۳. بی‌نیاز از هویه و فلاکس
۴. مناسب کار میدانی و شرایط محدود

معایب و محدودیت‌ها
۱. مقاومت بالاتر از اتصالات فلز به فلز
۲. استحکام مکانیکی محدود در لرزش
۳. هزینه بالاتر در انواع نقره‌ای
۴. نیاز به زمان پخت و آماده‌سازی دقیق

نوار مسی پشت‌چسب‌دار با چسب هادی

برای پل‌زدن مسیرهای قطع‌شده روی برد و اتصال شیلد به زمین، نوار مسیِ انعطاف‌پذیر راهی سریع و شکل‌پذیر است. با برش دقیق و لایه‌گذاری می‌توان سطح مقطع را افزایش داد و مقاومت را پایین آورد. پس از نصب، پوشش محافظ از اکسید شدن و کنده‌شدن جلوگیری می‌کند.

این روش برای تعمیرات سبک و ساخت آنتن‌های کوچک نیز کاربرد دارد. برای اطمینان از تماس، پس از چسباندن چند بار با ابزار پلاستیکی روی نوار فشار یکنواخت وارد کنید تا چسب به خوبی بنشیند.

آموزش گام به گام

در پاراگراف نخست محل تماس را با تیغ از لاک محافظ خالی و با الکل تمیز کنید. نوار را کمی بلندتر از مسیر ببرید، روکش را جدا و با پنس جای‌گذاری کنید. با دسته پنس یا ابزار پلاستیکی روی نوار فشار یکنواخت اعمال کنید. در صورت نیاز لایه دوم را روی اولی بچسبانید.

در پاراگراف دوم پیوستگی را با مولتی‌متر کنترل کنید. برای حفاظت، لایه‌ای لاک عایق یا اپوکسی شفاف روی نوار بزنید. اگر مسیر در معرض خم شدن است، تا حد امکان مسیر را کوتاه و مستقیم انتخاب و از روکش گرمایی برای نگهداری استفاده کنید.

مزایا
۱. اجرای بسیار سریع و شکل‌پذیر
۲. امکان افزایش سطح مقطع با لایه‌گذاری
۳. مناسب تعمیر برد و شیلدینگ
۴. ابزار حداقلی لازم دارد

معایب و محدودیت‌ها
۱. چسبندگی طولانی‌مدت وابسته به آماده‌سازی
۲. حساس به رطوبت و اکسیداسیون
۳. استحکام کمتر در خم‌های مکرر
۴. مقاومت همچنان بیشتر از لحیم حجیم

IDC یا اتصال برش عایق

در IDC تیغه‌های U شکل بدون لخت کردن سیم، عایق را می‌برند و به هادی تماس می‌دهند. این روش برای کابل‌های نواری و کانکتورهای جعبه‌ای، سریع و تکرارپذیر است و خطای انسانی را کم می‌کند. مناسب سیگنال‌ها و جریان‌های سبک تا متوسط بوده و در مونتاژ سیم‌بست‌های ردیفی کاربرد فراوان دارد.

کیفیت اجرا به فشار یکنواخت و ابزار پرس مناسب وابسته است. خم تیز و کشش روی کابل نواری می‌تواند به نقطه برش آسیب بزند. مهاربندی پشت کانکتور و مسیرآرایی نرم اهمیت دارد.

آموزش گام به گام

در پاراگراف نخست کابل نواری را آماده و جهت کلید کانکتور را کنترل کنید. کابل را روی تیغه‌ها بنشانید و با گیره یا ابزار IDC فشار یکنواخت بدهید تا تیغه‌ها عایق را بشکافند و تماس فلزی برقرار شود. قفل‌های جانبی را ببندید و در صورت نیاز روکش مهار را نصب کنید.

در پاراگراف دوم اتصال را با تستر کابل بررسی کنید. از عبور کابل از خم‌های تیز پرهیز و آن را در مسیرهای نرم مهار کنید. برای چند شاخه از کانکتورهای IDC چندنقطه‌ای با فواصل استاندارد بهره ببرید.

مزایا
۱. سرعت و تکرارپذیری بالا
۲. بی‌نیاز از لخت کردن دستی
۳. خطای کمتر با ابزار استاندارد
۴. مناسب مدارات دیجیتال ردیفی

معایب و محدودیت‌ها
۱. محدود به کابل‌های سازگار IDC
۲. حساس به خم تیز و کشش
۳. نامناسب برای جریان‌های خیلی بالا
۴. نیاز به ابزار پرس استاندارد

وایررپ روی پین‌های چهارگوش

وایررپ با سیم نازک و پین چهارگوش اتصال بدون حرارت و کم‌مقاومت ایجاد می‌کند. گوشه‌های پین روکش نازک سیم را در چند نقطه می‌شکافند و تماس فلز به فلز شکل می‌گیرد. برای نمونه‌سازی، تغییرات سریع و آزمایش آموزشی روشی تمیز و قابل بازکاری است.

این روش در تولید انبوه امروز کمتر رایج است اما در بردهای آزمایشگاهی همچنان ارزشمند است. نظم‌دهی مسیرها و مستندسازی اتصالات برای نگهداری و رفع خطا حیاتی است.

آموزش گام به گام

در پاراگراف نخست پین چهارگوش و سیم مناسب را آماده کنید. طول استاندارد سیم را لخت کنید، آن را در ابزار وایررپ قرار دهید و با چرخش یکنواخت چند دور محکم دور پین بپیچید تا حداقل دو دور بخش لخت و چند دور بخش عایق روی پین بنشیند. این الگو استحکام مکانیکی و تماس الکتریکی را تضمین می‌کند.

در پاراگراف دوم برای بازکاری از ابزار آن‌ورپ استفاده کنید. پس از تکمیل، مسیرها را منظم کرده و برد را در قاب مهار کنید. با مولتی‌متر پیوستگی را بیازمایید و از کشش روی اتصالات جلوگیری کنید.

مزایا
۱. بدون حرارت و قابل بازکاری تمیز
۲. مناسب نمونه‌سازی سریع
۳. مقاومت تماس خوب با اجرای صحیح
۴. ابزار ساده و ارزان

معایب و محدودیت‌ها
۱. نامناسب برای تولید انبوه
۲. حساس به کشش و ضربه
۳. نیازمند پین‌های مخصوص
۴. مستندسازی زمان‌بر

پیچ، مهره و واشر برای اتصالات قدرت

در مسیرهای قدرت، اتصال سرسیم رینگ به شینه با پیچ، مهره، واشر تخت و فنری استاندارد است. تماس با سطح بزرگ و نیروی گیره کافی، مقاومت را کم و گرمایش را محدود می‌کند. برای محیط‌های مرطوب، گریس‌های ضدخوردگی ویژه عمر اتصال را افزایش می‌دهند.

رعایت گشتاور توصیه‌شده و استفاده از رزوه‌لاک یا واشر فنری از شل شدن جلوگیری می‌کند. دوره‌ای اتصال را بازبینی کنید و با دوربین حرارتی در بار نامی نقاط داغ احتمالی را بیابید.

آموزش گام به گام

در پاراگراف نخست سرسیم رینگ را با کرمپ صحیح آماده کنید. سطح شینه را تمیز نگه دارید، ترتیب واشر تخت، سرسیم، واشر فنری و مهره را رعایت کنید و با آچار تا گشتاور استاندارد سفت نمایید. در صورت نیاز مقدار کمی گریس ضدخوردگی استفاده کنید.

در پاراگراف دوم مسیر کابل را با گلند و بست مهار کنید، برچسب جریان و مدار را نصب کنید و با مولتی‌متر افت ولتاژ را بسنجید. پس از نخستین دوره کار، یک بار دیگر گشتاور را بازبینی کنید تا نشست اولیه جبران شود.

مزایا
۱. مقاومت بسیار کم و پایدار
۲. مناسب جریان‌های بالا و توان
۳. سرویس‌پذیری و بازرسی آسان
۴. امکان آب‌بندی و ضدخوردگی مؤثر

معایب و محدودیت‌ها
۱. حجیم و نامناسب برای مدارهای ظریف
۲. وابسته به گشتاور صحیح
۳. نیاز به فضای دسترسی
۴. شل شدن در لرزش بدون تمهیدات قفل

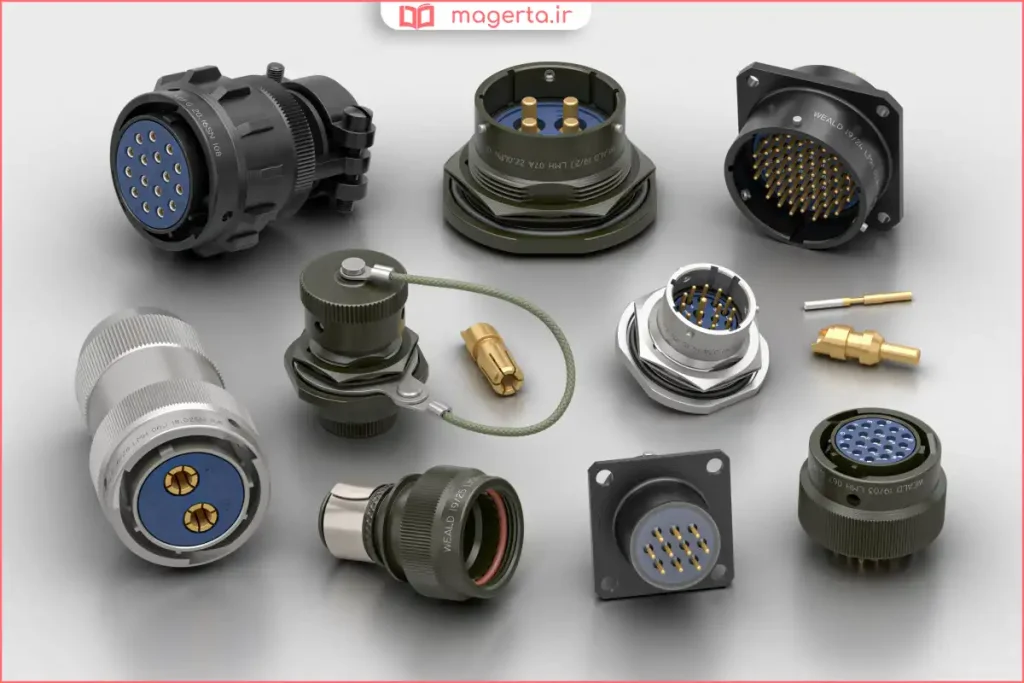

بردبُرد و کانکتورهای آماده

برای آزمایش و توسعه، اتصال‌های موقت با بردبُرد و کانکتورهای مادگی و نری سرعت و انعطاف می‌دهند. بدون حرارت می‌توانید مدار را ببندید، اصلاح کنید و به نتیجه برسید. پس از تثبیت طراحی، مهاجرت به راه‌حل دائم منطقی است.

این روش برای محصول نهایی مناسب نیست زیرا مقاومت و حساسیت به ضربه بیشتر است، اما در فاز یادگیری و تست، زمان و هزینه را کاهش می‌دهد و از آسیب‌های گرمایی جلوگیری می‌کند.

آموزش گام به گام

در پاراگراف نخست شماتیک را روی بردبُرد پیاده کنید، قطعات DIP را در شیارهای صحیح بگذارید و جامپرها را کوتاه و منظم انتخاب کنید. از رنگ‌بندی برای تغذیه و سیگنال استفاده کنید. برای اتصال بیرونی، سیم‌های آماده را به هدرها متصل کنید.

در پاراگراف دوم مدار را با مولتی‌متر و منبع تغذیه محدودکننده جریان آزمایش کنید. در صورت نیاز، برد را در جعبه پروژه قرار دهید تا ضربه و جابه‌جایی به حداقل برسد. پس از تثبیت، به ترمینال‌ها یا کرمپ‌های دائم مهاجرت کنید.

مزایا
۱. سرعت و انعطاف در توسعه
۲. بدون حرارت و آسیب گرمایی
۳. هزینه پایین در فاز آزمون
۴. تغییرپذیری بالا

معایب و محدودیت‌ها
۱. نامناسب برای بهره‌برداری نهایی
۲. مقاومت و نویز بیشتر
۳. حساس به ضربه و حرکت
۴. محدودیت در فرکانس بالا

جوش نقطه‌ای برای باتری و ورق‌ها

برای اتصال نوار نیکل به سلول‌های باتری، جوش نقطه‌ای روش مرسوم و ایمن است. جریان لحظه‌ای شدید، نیکل و قطب را موضعی ذوب می‌کند و پیوند متالورژیک می‌سازد بدون آنکه سلول داغ شود. این روش جایگزین لحیم روی باتری‌های لیتیومی است.

تنظیم انرژی، زمان و فشار الکترودها حیاتی است. نقطه جوش باید محکم باشد اما صفحه نیکل سوراخ نشود. پس از کار، ایزولاسیون و مهاربندی مکانیکی ضروری است.

آموزش گام به گام

در پاراگراف نخست نوار نیکل را برش بزنید و محل اتصال را با الکل تمیز کنید. الکترودها را روی نقاط تعیین‌شده قرار دهید، فشار یکنواخت بدهید و پالس با انرژی مناسب اعمال کنید. پس از خنک شدن کوتاه، تست کشش ملایم انجام دهید.

در پاراگراف دوم روی نقاط برهنه عایق بزنید، مسیرها را مهار کنید و افت ولتاژ زیر بار را بسنجید. هرگز روی باتری لحیم نزنید. برای حفاظت نهایی از صفحات عایق و قاب مناسب استفاده کنید.

مزایا
۱. ایمن‌تر از لحیم برای سلول‌ها
۲. اتصال کم‌مقاومت و پایدار
۳. سرعت مناسب در مونتاژ پک
۴. حداقل انتقال حرارت به باتری

معایب و محدودیت‌ها
۱. نیاز به دستگاه و مهارت
۲. کاربرد محدود به ورق و باتری
۳. خطر آسیب در تنظیم نادرست
۴. نامناسب برای PCB ظریف

نکات علمی برای کاهش مقاومت تماس

دو پاراگراف تحلیلی درباره تمیزی سطح، فشار تماس، پرداخت سبک و استفاده از فِرول و روکش مناسب بنویسیم. سطوح صاف‌تر و تمیزتر، مقاومت میکروسکوپی را کاهش می‌دهند. در کرمپ، قالب صحیح و فشار تا قفل شدن ضامن آچار، حفره‌های هوا را حذف می‌کند. در ترمینال پیچی، فِرول سطح تماس را یکنواخت می‌سازد و از له شدن رشته‌ها جلوگیری می‌کند.

اندازه‌گیری افت ولتاژ زیر بار واقعی بهترین آزمون کیفیت است. بین دو سمت اتصال، افت میلی‌ولتی را ثبت کنید. هرچه افت کمتر، اتصال بهتر. در محیط‌های مرطوب، آب‌بندی با روکش گرمایی چسب‌دار و در بردها استفاده از لاک محافظ، پایداری را افزایش می‌دهد.

جدول مقایسه‌ای جایگزین‌ها

روش	هدایت الکتریکی	استحکام مکانیکی	نیاز به ابزار	سرعت اجرا	سرویس‌پذیری	مناسبِ
کرمپ استاندارد	بسیار خوب	بسیار خوب	آچار کرمپ	متوسط	متوسط	خودرو، تابلو، سیم‌کشی
ترمینال پیچی	بسیار خوب	خوب	پیچ‌گوشتی	متوسط	عالی	تابلو، پروژه‌های خانگی
ترمینال فنری	خوب	خوب	لخت‌کن	بسیار سریع	عالی	روشنایی و نوسازی سریع
چسب هادی	متوسط تا خوب	متوسط	کاردک/سوزن	کند	دشوار	تعمیر ترک، قطعه حساس
نوار مسی هادی	متوسط	متوسط	کاتر/پنس	سریع	متوسط	پل مسیر، شیلدینگ
IDC	خوب	متوسط	گیره IDC	سریع	متوسط	کابل نواری و ردیفی
وایررپ	خوب	متوسط	ابزار Wrap	متوسط	خوب	نمونه‌سازی آموزشی
پیچ و مهره قدرت	بسیار خوب	بسیار خوب	آچار/ترکمتر	متوسط	خوب	اتصالات توان بالا
جوش نقطه‌ای باتری	بسیار خوب	بسیار خوب	دستگاه جوش	سریع	دشوار	پک باتری
بردبُرد و کانکتور	متوسط	ضعیف	—	بسیار سریع	عالی	آزمایش و توسعه

بهینه‌سازی ایمنی و دوام

برای کار در محیط‌های نمناک یا بیرونی، هر اتصالی بدون آب‌بندی دیر یا زود دچار خوردگی می‌شود. کرمپ با روکش گرمایی چسب‌دار، جعبه‌های اتصال پر از ژل محافظ و لاک آکریلیک روی برد، پایداری را چند برابر می‌کند. اختلاف انبساط حرارتی مواد مختلف نیز در چرخه‌های دمایی اتصال را تحت تنش قرار می‌دهد؛ مهاربندی در دو طرف اتصال و انتخاب سرسیم مناسب، این تنش را پخش می‌کند و عمر را بالا می‌برد.

در مسیرهای پرجریان، اصل ساده‌ای را به خاطر بسپارید: سطح تماس بیشتر یعنی گرمای کمتر. پهنای مسیر، تعداد نقاط تماس موازی و تمیزی سطح، تعیین‌کننده‌اند. پس از اجرا، آزمون بار و پایش دما با لمس یا دماسنج مادون‌قرمز، خیال شما را از کیفیت کار راحت می‌کند.

راهبردهای انتخاب بر اساس سناریو

اگر در خودرو یا محیط‌های پرلرزش کار می‌کنید، کرمپ و ترمینال‌های اهرمی یا پیچی استاندارد نخستین انتخاب‌اند. برای روشنایی خانگی، ترمینال فنری سرعت و تمیزی می‌آورد. در تعمیر بردهای ظریف، نوار مسی و چسب هادی با محافظ نهایی، ریسک گرما را حذف می‌کنند. برای پک‌های باتری، جوش نقطه‌ای یگانه راه اصولی است.

در فاز توسعه، بردبُرد و کانکتورهای آماده هزینه و زمان را کم می‌کنند. وقتی طراحی قطعی شد، به راه‌حل دائمی مانند ترمینال یا کرمپ مهاجرت کنید. همیشه ابزار موجود، مهارت، بودجه و امکان سرویس آینده را کنار هم بسنجید.

اشتباهات رایج و اصلاح سریع

پیچاندن دو سیم و پوشاندن با نوار عایق، اتصال استاندارد نیست و در گذر زمان اکسید می‌شود، مقاومت بالا می‌رود و خطر داغی و جرقه ایجاد می‌شود. انتخاب سرسیم نامتناسب با سطح مقطع سیم یا کرمپ ناقص، به‌ظاهر محکم اما در عمل سست است. راه اصلاح، بازکاری با سرسیم درست و کرمپ استاندارد است.

در چسب هادی، استفاده زیاد از ماده و ایجاد حباب‌ها، مقاومت را بالا می‌برد. لایه نازک و پیوسته رساناتر است. در ترمینال‌های پیچی، بستن با گشتاور نامناسب یا استفاده از سیم افشان بدون فِرول، افت فشار تماس و گرم‌شدن ایجاد می‌کند. با فِرول و بازبینی دوره‌ای مشکل برطرف می‌شود.

آموزش گام به گام تصمیم و اجرای یک اتصال بدون هویه

در پاراگراف نخست سناریوی خود را دقیق تعریف کنید. جریان و ولتاژ، محیط و رطوبت، لرزش احتمالی، حساسیت قطعات به گرما و امکان سرویس بعدی را بنویسید. اگر جریان بالاست و لرزش دارید، سراغ کرمپ استاندارد با روکش گرمایی چسب‌دار بروید. اگر قطعه به گرما حساس است، چسب هادی یا نوار مسی با پوشش محافظ انتخاب امن‌تری است. برای کابل نواری، IDC مناسب است. برای باتری، جوش نقطه‌ای را در نظر بگیرید. ابزار موجود را فهرست کنید و اگر چیزی کم دارید، روش را با ابزار فعلی هم‌راستا کنید.

در پاراگراف دوم بستر را آماده کنید. تمیزکاری با الکل، زدودن اکسید با پرداخت سبک و مهاربندی مسیرها را انجام دهید. روش انتخابی را طبق دستور بالا اجرا کنید، سپس با مولتی‌متر پیوستگی و افت ولتاژ زیر بار را بسنجید. در پایان، آب‌بندی و محافظت مکانیکی را کامل کنید تا اتصال در بلندمدت پایدار بماند. مستندسازی مسیرها و برچسب‌گذاری، سرویس آینده را آسان می‌کند.

پرسش‌های متداول

آیا چسب هادی می‌تواند جای هویه را در مسیرهای پرجریان بگیرد؟
برای سیگنال‌ها و جریان‌های سبک تا متوسط مناسب است، اما در پرجریان به‌دلیل مقاومت بالاتر و استحکام مکانیکی محدود توصیه نمی‌شود. در چنین مواردی کرمپ و اتصالات پیچ و مهره‌ای انتخاب‌های امن‌تری هستند.

بهترین روش سریع برای اتصال دو سیم در منزل چیست؟
کرمپ Butt Splice با آچار استاندارد و روکش گرمایی چسب‌دار. این روش بدون حرارت، کم‌مقاومت و آب‌بندی‌شده است و از پیچاندن ساده و نوار عایق به‌مراتب مطمئن‌تر عمل می‌کند.

برای تعمیر ترک روی برد بدون هویه چه کنم؟
نوار مسی پشت‌چسب‌دار یا چسب هادی نقره‌ای انتخاب‌های معمول‌اند. پس از تمیزکاری سطح، پل را ایجاد کنید و با لایه محافظ یا لاک عایق پوشش دهید. پیوستگی و مقاومت را با مولتی‌متر بررسی کنید.

اتصال سیم افشان زیر پیچ بدون فِرول ایراد دارد؟
بله، رشته‌ها له می‌شوند و سطح تماس یکنواخت نیست. استفاده از فِرول تماس را یکنواخت و مقاومت را کمتر می‌کند و در طول زمان از شل شدن جلوگیری می‌شود.

در پک باتری چه روشی جایگزین هویه است؟
جوش نقطه‌ای با نوار نیکل روش استاندارد است. حرارت به سلول منتقل نمی‌شود و اتصال متالورژیک پایدار به‌دست می‌آید. لحیم مستقیم روی سلول توصیه نمی‌شود.

ترمینال‌های فنری برای چه کاربردهایی مناسب‌ترند؟
برای روشنایی، نوسازی سریع و پروژه‌های خانگی که سرعت، تمیزی و قابلیت باز و بست مهم است. البته سطح مقطع سیم و دمای کاری باید با مشخصات ترمینال سازگار باشد.

وایررپ هنوز ارزش دارد؟
در نمونه‌سازی و آموزش، بله. اتصال بدون حرارت، قابل بازکاری و کم‌هزینه فراهم می‌کند. برای محصول نهایی معمولاً به راه‌حل‌های دائم مهاجرت می‌شود.

چگونه کیفیت اتصال ساخته‌شده را بسنجیم؟
بهترین معیار، سنجش افت ولتاژ زیر بار واقعی و لمس دمای موضعی در حین کار است. افت میلی‌ولتی کم و نبود گرم‌شدن غیرعادی نشانه اتصال خوب است. بازبینی دوره‌ای را فراموش نکنید.
